| 記述 | 能力 |
|
層数 |
1 層-12 層 |
|
板の厚さ |
0.2mm-4mm |
|
基礎材料 |
FR4/ROGERS/PET/HDI/CEM/PI |
|
試験サービス |
機能テスト |
|
銅の厚さ |
1/2OZ 1OZ 2OZ 3OZ |

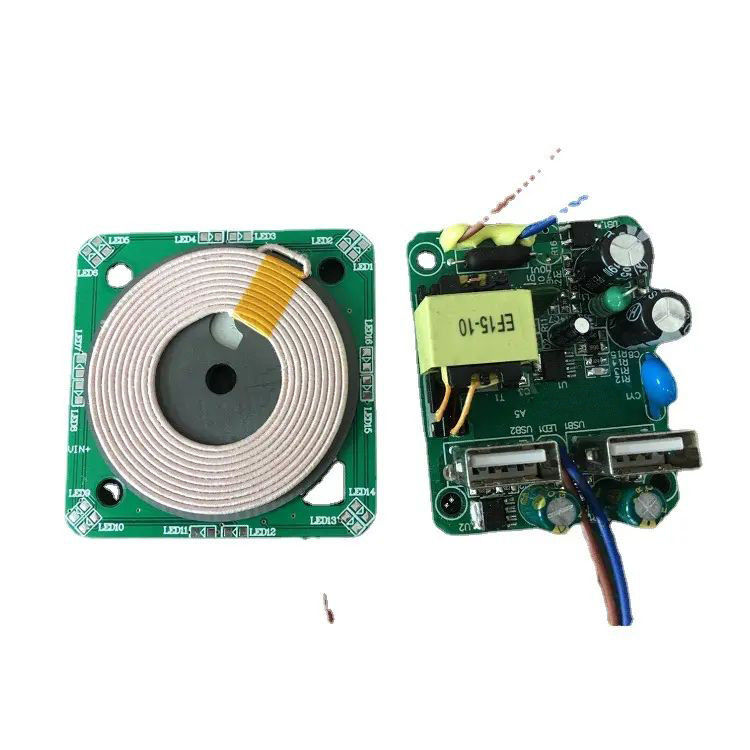

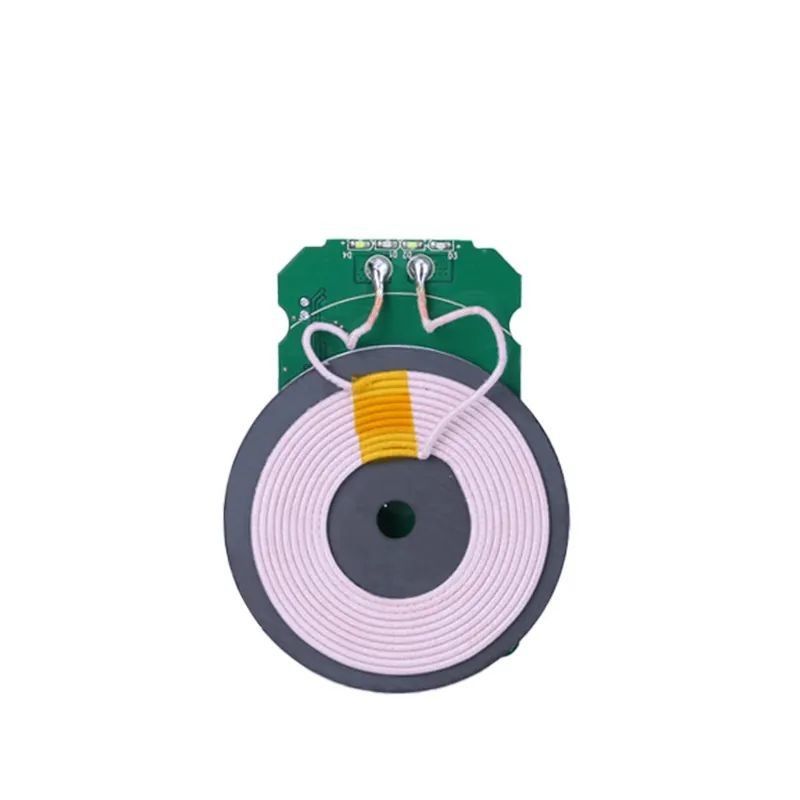

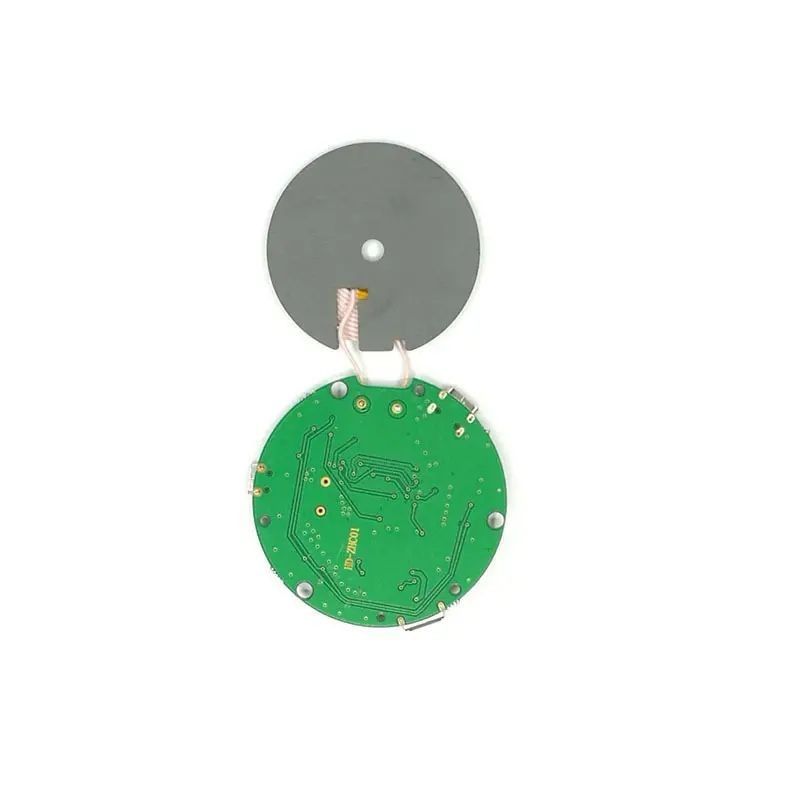

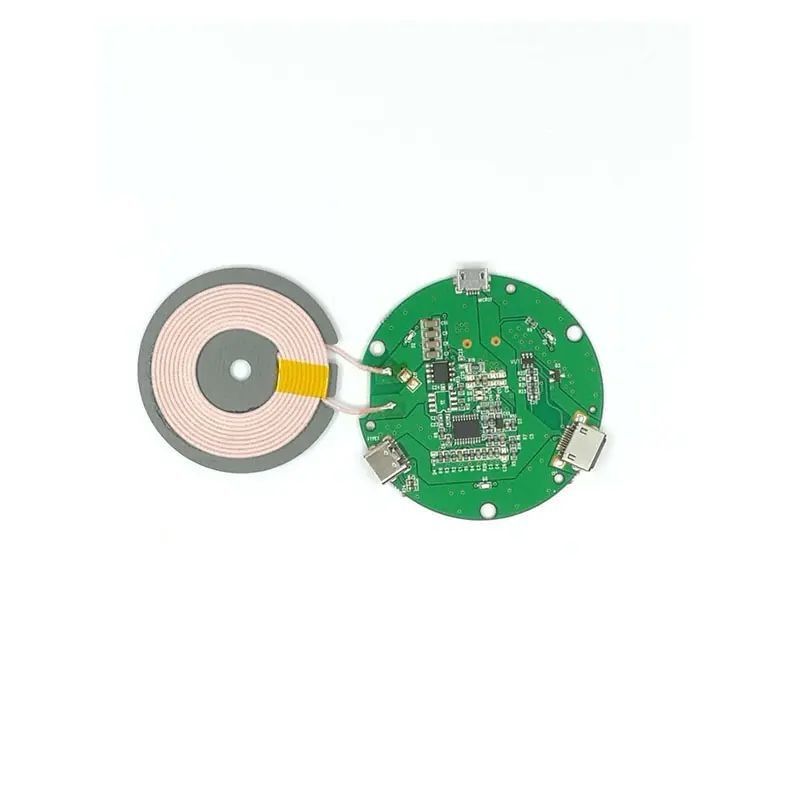

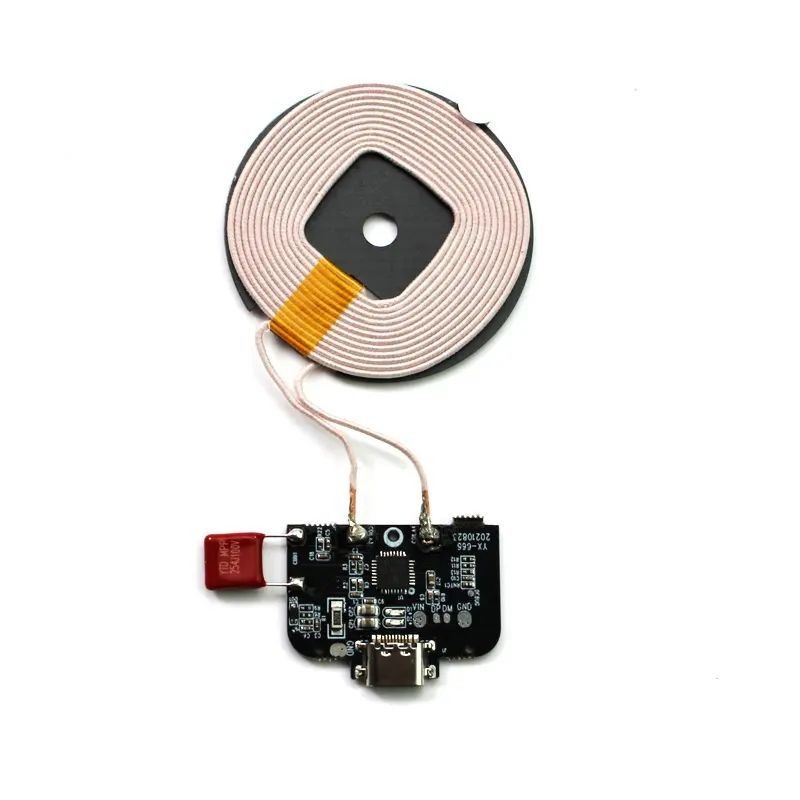

ワイヤレスモバイル充電器PCB組立 家庭用PCBボードの製造サービス業者は,ワイヤレスモバイル充電器PCBの製造と組立に関連する専門知識とサービスを提供しています.彼らのサービスの主要な側面の説明です:
PCB デザインとカスタマイズ:サービスプロバイダは,ワイヤレスモバイル充電器のPCBレイアウトを設計またはカスタマイズするのに役立ちます.充電技術 (例えば,Qiワイヤレス充電),電力要求デザインは,サイズ,形状,機能を含む家庭用用途の特定の要件を満たすために設計されています.
コンポーネントの選択と調達ワイヤレス・モバイル・チャージャーのPCB組成に適した電子部品の選択に,製造者は助けます.これは電圧調節器,ワイヤレス・チャージコイル,コンデンサ,レジスタンス信頼性の高いサプライヤーから部品を調達し,品質と性能を保証します.
PCB製造:PCB製造プロセスは,先端技術を使用して回路板の製造を伴う.これは銅層を適用し,回路の痕跡を作成するためにエッチング,溶接マスクとシートスクリーン層を塗りサービスプロバイダは,有力なPCBメーカーと連携し,ワイヤレスモバイルチャージャーの仕様と要件を満たす高品質のボードを保証しています.
表面マウント技術 (SMT) 組成:PCB に 表面 に 搭載 さ れ た 部品 の 組み立て は SMT 技術 を 用い て 行なわ れ ます.自動 ピック アンド プレイス マシン は 部品 の 位置 を 正確 に 定める.強い電気接続を作成するために溶接パスタが適用されますPCBは,安全な溶接接体を形成するためにリフロー溶接に服します.
品質管理と試験PCB 組み立てプロセスでは厳格な品質管理措置が実施されています.視覚検査,自動光学検査 (AOI),機能試験,PCB組の信頼性と機能性を確保するために,電気テストが行われます.最終製品が配達される前に 欠陥や問題を特定し 修正するのに役立ちます
安全性及び準拠性家庭用ワイヤレスモバイル充電器PCB組は,電流過電,電圧過電,ショート回路,その他の潜在的な危険から守るための安全機能を組み込みます.サービス提供者は,充電器が家庭で使用するために必要な安全要件を満たすことを保証するために,関連する安全基準と規制の遵守を保証します..
